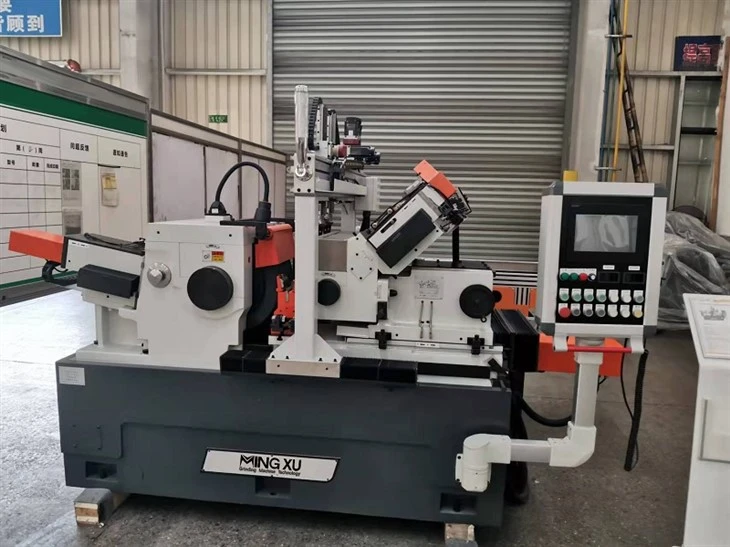

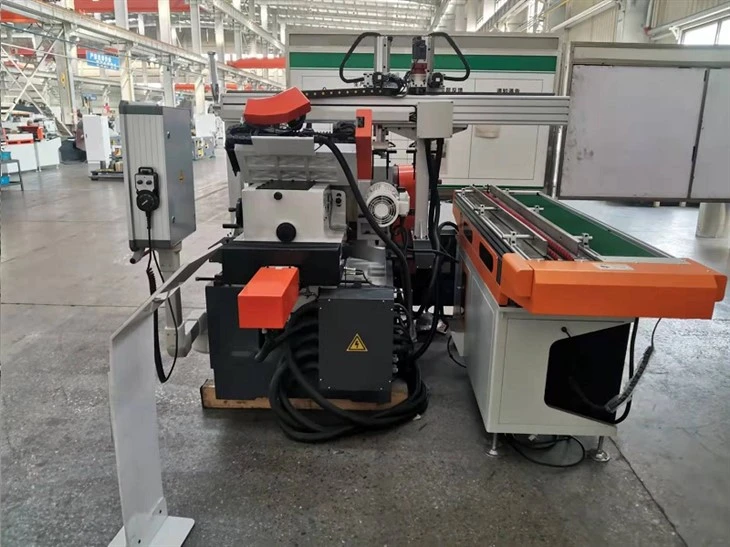

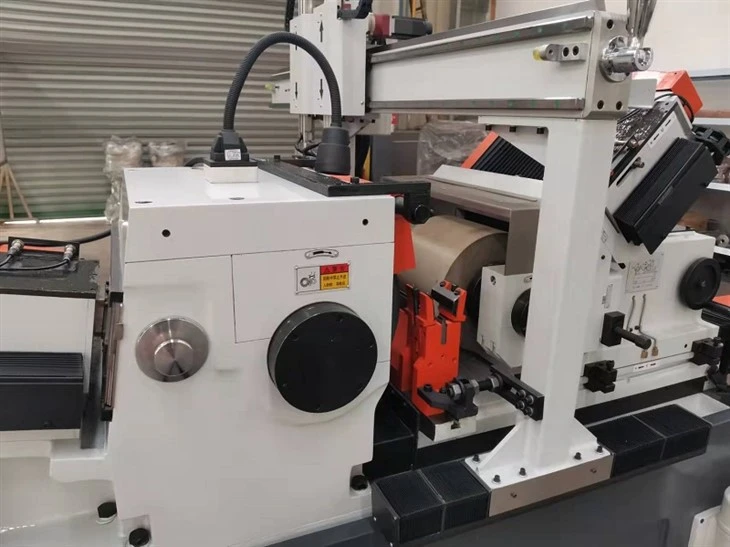

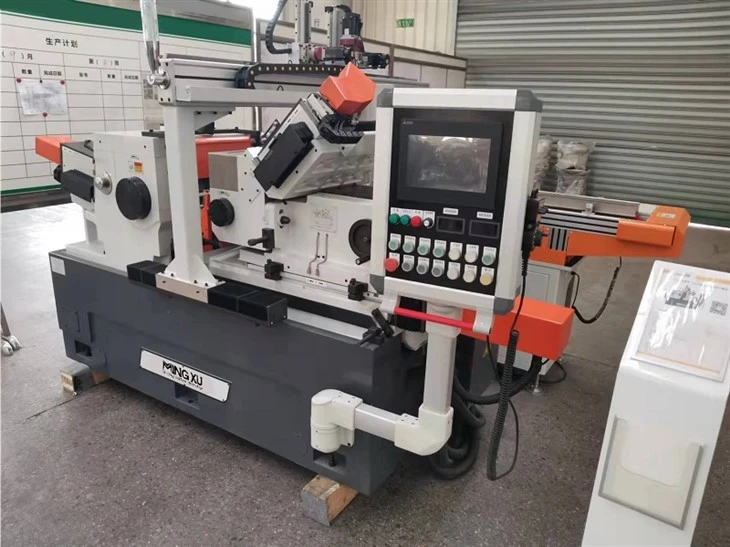

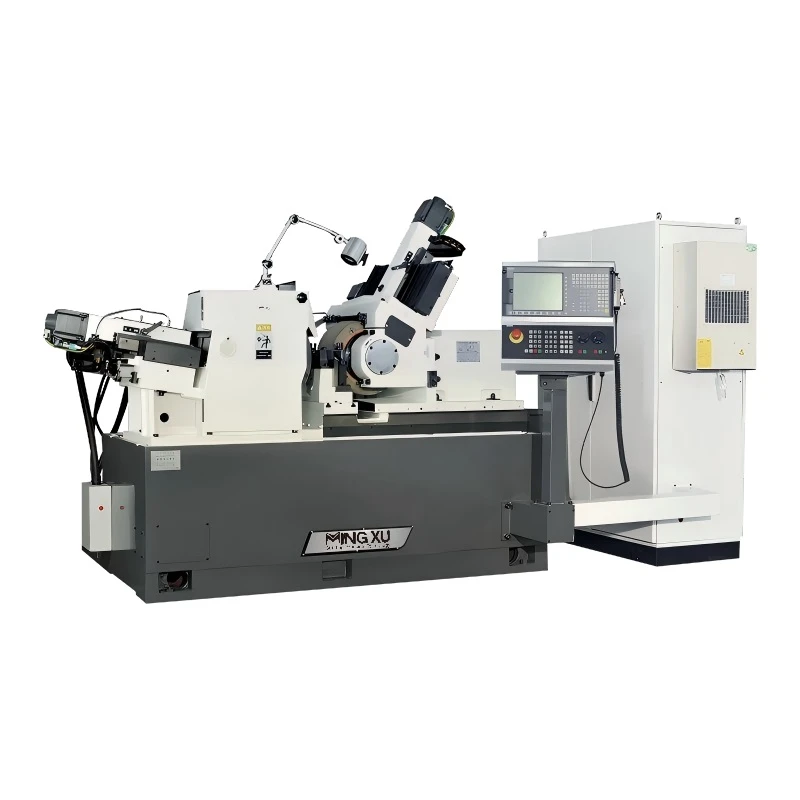

Equipo de rectificado sin centros CNC
El equipo de rectificado sin centros CNC es un tipo de máquina herramienta CNC que utiliza la acción combinada de una muela abrasiva y una rueda guía para rectificar el diámetro exterior de un cuerpo giratorio sin un soporte de orificio central.
- Entrega rápida
- Seguro de calidad
- Servicio al cliente 24 horas al día, 7 días a la semana
Introducción del producto
Introducción
El equipo de rectificado sin centros CNC es un tipo de máquina herramienta CNC que utiliza la acción combinada de una muela abrasiva y una rueda guía para rectificar el diámetro exterior de un cuerpo giratorio sin un soporte de orificio central.
Especificación
|
Nombre del producto |
Amoladora sin centros de súper alta precisión |
|
Modelo |
MX-S200 |
|
Feed de inmersión- |
|
|
Diámetro de molienda |
2-60 mm |
|
Máx. Longitud de molienda |
190 mm |
|
A través de-feed |
|
|
Diámetro de molienda |
2-60 mm |
|
Especificación de la muela abrasiva |
P500x200x305mm |
|
Especificación de la rueda reguladora |
P350x200x203mm |
|
Velocidad de la muela abrasiva |
1338 rpm |
|
Regulación de la velocidad de la rueda (continua) |
10-200 rpm |
|
Regulación del ángulo de giro del marco de la rueda |
|
|
Vertical |
-2 grados - +5 grados |
|
Horizontal |
-1 grado - +3 grado |
|
Cantidad mínima de alimentación de la rueda reguladora |
0,001 mm |
|
Cantidad mínima de alimentación de la muela abrasiva |
0,001 mm |
|
Altura desde la línea central de Gri. Rueda y registro. Descanso de la rueda para trabajar |
200 mm |
|
Flujo de agua |
50L/minuto |
|
potencia total |
|
|
Motor de muela abrasiva |
18,5 KW |
|
Motor de rueda reguladora |
3kW |
|
Motor de bomba de agua |
0,25 KW |
|
Motor de bomba de lubricación |
0,09 KW |
|
Motor separador de refrigerante magnético |
0,18 KW |
|
Fuente de alimentación |
3N 50Hz 380V |
|
Dimensión de la máquina (LxWxH) |
2800x2500x1600mm |
|
Peso de la máquina |
Alrededor de 5000 kg. |
|
Precisión (barras estándar) |
|
|
Redondez |
0,001 mm |
|
cilindricidad |
0,0018 mm |
|
Aspereza |
Ra0,16μm |
Características
Control de micro-alimentación
Tanto el avance mínimo como el avance de acabado son de 0,001 mm, lo que garantiza que la cantidad de material eliminado en una sola pasada sea mínima y afecte directamente a las desviaciones dimensionales.
Adaptabilidad de amplio diámetro
Admite diámetros de rectificado de 2 a 60 mm y, combinado con el ajuste de velocidad de la rueda guía de 10 a 200 r/min, permite ajustar la velocidad lineal para piezas de trabajo de diferentes diámetros.
Ajuste del ángulo de contacto
El soporte de la rueda guía se puede ajustar dentro del rango de -2 grados a +5 grados verticalmente y -1 grado a +3 grados horizontalmente, cambiando así la dirección de la fuerza de la pieza de trabajo y el componente de alimentación axial.
Enfriamiento y separación continuos.
Un caudal de refrigerante de 50 L/min, combinado con un dispositivo de separación magnético, logra el intercambio de calor en la zona de molienda y la separación de virutas ferromagnéticas.
Aplicaciones
Industria de repuestos para automóviles:Se utiliza para mecanizar los diámetros exteriores de ejes y pasadores para cumplir con los requisitos dimensionales de ensamblaje.
Industria de fabricación de rodamientos:Se utiliza para mecanizar los diámetros exteriores de rodillos y pistas de rodadura para influir en la geometría de contacto.
Industria de fabricación de maquinaria en general:Se utiliza para el mecanizado por lotes de ejes y pistas de rodadura, lo que permite el conformado con alimentación continua.
Industria de fabricación de piezas y herramientas estándar:Se utiliza para mecanizar piezas-de tamaño pequeño para cumplir con requisitos de diversos tamaños.
